鹤管拉断阀脱离装置的结构

　　鹤管拉断阀主体结构有哪些呢，华德小编带大家梳理一下。

　　其主体由两个单向阀组成。单向阀主要由壳体、阀瓣、主密封圈、主密封座、导流板等组成。

　　下面依次介绍下最重要的三部分。

　　1)壳体

　　设计有三个三角形耳座，拉断螺栓通过耳座将两单向阀对接;中间为导流孔，导流孔的设计满足流通面积的要求;导流板焊接在壳体法兰端流道内，作为弹簧的支座。

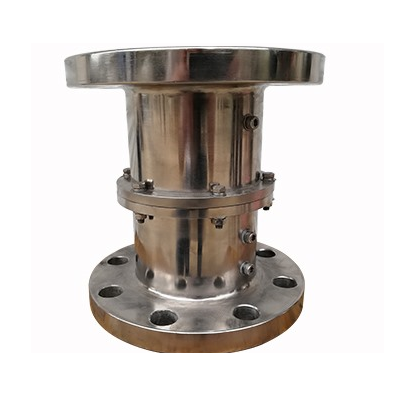

机床厂装备推荐：拉断阀


　　2)阀瓣

　　设计为双球面陀螺形结构，这样的设计有利于保证良好的密封性，减小介质的流通阻力从而减少压力损失，同时避免介质流过时紊流现象的产生。

　　阀瓣的前端设计有耳轴，两个阀瓣的耳轴采用阴、阳配合的结构形式：当两单向阀对接时，靠阀瓣前端耳轴的相互作用实现单向阀的开启;阀瓣后端设计有弹簧固定轴，在固定轴尾端设计一台阶：固定轴尾端的细轴段起导向作用，台阶起限位作用，限制因介质的流速和压力的变化而对阀门开度的影响。

　　3)主密封圈

　　采用具有良好弹性的橡胶制成，靠主密封座压紧、固定。主密封座与密封圈的接触面采用内球面设计，其曲率与阀瓣密封面相同，该设计具有防火功能，即若因现场失火而烧坏软密封时，阀瓣便与主密封座接触形成金属硬密封，依靠硬密封能够防止介质的大量泄漏。
