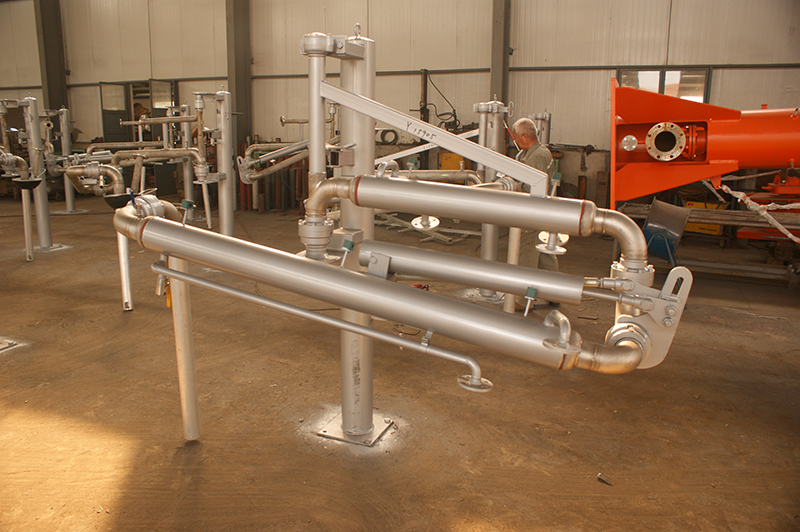

顶部装卸鹤管1401/1402

适用介质: 汽、柴油、苯类、醇类、焦油、沥青以及酸类等

产品材质:20、16Mn、304、304L、316、316L

适用温度:-20℃~+240℃

压力范围:-0.06MPa~1.6MPa

口径范围:DN25~DN200



全国热线 187-9555-0061 王经理
产品 · 简介

鹤管的概述:

  鹤管是石化行业流体装卸过程中的专用设备,又称流体装卸臂。它采用旋转接头与钢性管道及弯头连接起来,以实现火车、汽车槽车与栈桥储运管线之间传输液体介质的活动设备,以取代老式的软管连接,具有很高的安全性,灵活性及寿命长等特点。 产品符合GB 50074-2002《石油库设计规范》标准,是收发油料工艺中一种理想的专用设备,也可广泛用于化学工业及其他行业收发各类液体原料。

  鹤管分为汽车装卸鹤管、火车装卸鹤管、飞机装卸鹤管、桶装鹤管等。从装卸型式上可分为上方装卸和下方装卸。可输送介质有原油、汽油、柴油、润滑油等石油产品;也可输送浓硫酸、液化天然气、液化石油气、溶融硫磺、沥青、二硫化碳等化工产品。

  鹤管主要由固定、回转、操作、平衡等机构和油管组成。其中回转机构(回转接头)是用锻钢或铝合金精心制造,内装复列球轴承,不锈钢特殊密封圈,它旋转灵活、密封性能可靠、经久耐用。平衡系统有配重、扭簧、压簧、拉簧和丝杠以及液压和气动平衡等型式,均能以很小的力进行操作。是由转动灵活、密封性好的旋转接头与管道串联起来,用于槽车与栈桥储运管线之间,进行液体介质传输作业的设备。



鹤管
1402鹤管



       适用介质



  AL1401/1402适用的介质有:原油、重油、渣油、焦油、沥青、液碱、硫酸等,根据需要可以选择不同的材质和附件部件(如伴热管道、电伴热、密封帽、静电接地、液位溢油等)

  AL1401/1402鹤管的选型要素

  AL1401/02鹤管选型,1401鹤管与1402鹤管结构基本类似,有区别的地方在于1401入口朝上,1402入口朝下。主要是为了接管方便,管廊过来的管一般入口朝上,方便接口。管沟过来的管,入口朝下,方便接口。(以下为了方便统一描述1402,1401功能与1402一样,因为大多现场都会采用1402)

  AL1401/1402鹤管的选型一般有几大要素:1、上装槽车和火车2、介质是常温和常压下是液体并且不是易燃,易爆,易挥发、有毒的。满足以上2个条件就可选用1401/02,之后根据客户提供的参数(详见参数表)选择详细产品参数。基本是1、根据流量选择口径,一般DN50装车量为每小时20--30立方,DN80为每小时50--70立方,DN100为每小时90--110立方(流速取3--4米每秒。2、根据介质化学性能选管道材质,有腐蚀性的一般选用不锈钢(具体材质根据物性来)3、根据操作压力选择管道壁厚和法兰等级(一般为PN16/PN25)

  产品参数



使用材质原油、成品油、化工介质
工作压力1.0MPa 1.6MPa 2.5MPa
工作温度-196℃~+160℃
设备规格液相管道公称口径范围为DN50-DN200
可选附件静电溢油保护器、液位开关、定量装车控制系统(含过滤器、流量计、阀门、压力表、温度及压力变送器)等
